　　“邁巴E”KDZD300C電纜護層環流在線監測系統，35kV以上的電纜主要采用帶有金屬護層的單芯電纜。因單芯電纜金屬護層與芯線中交流電流產生的磁力線相鉸鏈，使其兩端出現較高的感應電壓，故需采取合適的接地措施，使感應電壓處在安全電壓范圍內(通常不超過50V，有安全措施時不超過100V)。通常短線路單芯電纜的金屬護層采用一端直接接地和另一端經間隙或保護電阻接地的方式;長線路單芯電纜金屬護層則采用三相分段交叉互聯兩端接地的方式。不論采用哪種接地方式，良好的護層絕緣都是要的，當電纜護層絕緣發生損傷時，將使金屬護套多點接地，從而產生護層循環電流，增加護套的損耗，影響電纜的載流能力，嚴重時甚至使電纜嚴重發熱而燒毀。同時，保證高壓電纜線路金屬層護套直接接地點的接地良好也十分重要，如果接地點由于各種原因不能有效接地，那么電纜金屬護套的電位就會急劇升到幾千伏甚至上萬伏，很容易把電纜外護套擊穿并在擊穿點持續放電，造成電纜外護套溫度升高甚至著火燃燒。

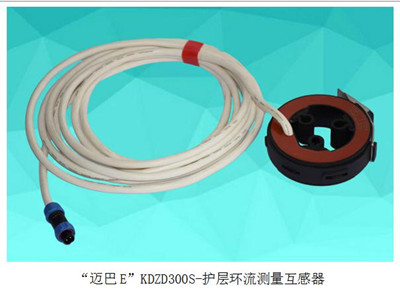

　　“邁巴E”KDZD300C電纜外護層接地電流帶電測試系統是我公司較新開發的電纜電流測試儀器，通過鉗型電流互感器對電纜外護層接地電流取樣，檢測電力電纜運行中的各項交流電氣參數。

　　電纜金屬護套須正確接地，利用大地將電纜金屬護套限制在允許接地電位上，一旦金屬護套出現多點接地與大地形成回路后，環流顯著增加，產生較大接地電流。因此，檢測金屬護套電流，可以實現單芯電纜金屬護套多點接地故障的檢測。

　　電纜外護層接地電流測試儀別稱：電纜外護層接地電流診斷儀、數字式泄漏電流鉗型表、電纜外護層接地泄漏電流測試儀、高壓電纜外護層接地電流測試儀、電纜外護層接地泄漏電流測試儀、電纜外護層接地泄漏電流檢測儀、電纜外護層接地電流檢測儀、高壓泄漏電流鉗型表、電纜泄漏電流鉗型表、電纜接地泄漏電流鉗型表、電纜接地泄漏電流鉗型檢測儀等。

　　“邁巴E”KDZD300C電纜護層環流在線監測系統主要功能特點如下：

　　1、實時采集如下電流數據：三相每相護層接地電流，總接地電流;任意一相主纜運行電流;

　　(2)具備CAN通信接口，可接入溫度振動傳感器對電纜接頭的溫度和振動狀態進行監測;

　　(3)具備一路RS485接口，可接入其他監測設備;

　　(4)具有多種通信方式：

　　“邁巴E”KDZD300C型：采用GPRS或CDMA(訂貨時選擇)無線通信方式;

　　“邁巴E”KDZD300S型：內部集成工業級以太網交換機，具備一路以太網電口可接入其他監測設備;具備兩路100M光纖接口與監測后臺通信，支持環網冗余技術，支持多種環網結構，自愈時間<20ms;

　　(5)裝置具備暫態錄波功能;

　　(6)裝置內部具備16G大容量存儲空間，可儲存長時間歷史數據;

　　(7)裝置支持遠程維護和升級;

　　(8)裝置采用低功耗設計，支持多種電源輸入：;

　　“邁巴E”KDZD300C220VAC/DC供電;

　　“邁巴E”KDZD300S感應取電;特殊的感應取電設計，內置超級電容儲能，極小的電纜本體運行電流(10A)即可滿足裝置間歇性工作，主纜停電后仍具備1次以上數據上傳能力;具有完善的過熱、過載、大電流限流保護措施，承受一次持續長時間工作電流1000A，耐受沖擊電流31.5kA;

　　2、裝置全部采用工業級元件，內部電路采用三防處理，具有良好的可靠性、穩定性。

　　3、配備win8系統的平板電腦、陽光下可清晰顯示。使得運算速度加快，設置方便，人機交互界面友好。

　　4、采用FPGA硬件采樣技術、程控放大技術，使得采樣速率提高，可以真實采集到原始電流信號，并且測試結果穩定、可靠，可有效濾除高頻干擾。

　　5、運用FFT變換、數字濾波等算法進行數據處理。軟件具有設備管理、數據庫管理等各項功能。

　　6、內部帶高效鋰離子電池及數據無線傳輸技術，特別適合無電源場合，現場測試相當方便。

　　7、配套上層設備管理軟件，具備設備及歷史數據管理、查詢、導入等功能。

　　8、特征數據、波形同屏顯示。

　　1、交流電流(50/60Hz)：200mA/2/20/200A

　　讀數的±1.5%±2位(200mA/2A/20A)

　　讀數的±2±2位(20～200A)

　　2、交流電流(WIDE)：200mA/2/20/200A

　　讀數的±1%±2位(200mA/2A/20A)(50/60Hz)

　　讀數的±2±2位(20～200A)

　　3、導體尺寸：最大52mm

　　4、安全標準：IEC61010-1CAT.Ⅲ，300VIEC61010-2-032

　　5、外界磁場影響Φ15mm100A：最大交流10mA

　　6、頻率響應：10Hz～1kHz

　　7、輸出：交/直流200mV時讀數2000

　　8、耐壓：3000V一分鐘

　　9、電源：6F22(9V)×1

　　10、體積：250(L)×130(W)×50(D)mm

　　11、重量：約570克

　　武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量?jī)x、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。

　　武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。

　　電纜外護層接地電流帶電測試儀功能特點?

　　答：配備win8系統的平板電腦、陽光下可清晰顯示。使得運算速度加快，設置方便，人機交互界面友好。采用FPGA硬件采樣技術、程控放大技術，使得采樣速率提高，可以真實采集到原始電流信號，并且測試結果穩定、可靠，可有效濾除高頻干擾。運用FFT變換、數字濾波等算法進行數據處理。軟件具有設備管理、數據庫管理等各項功能。內部帶高效鋰離子電池及數據無線傳輸技術，特別適合無電源場合，現場測試相當方便。配套上層設備管理軟件，具備設備及歷
