參考標準：
KD7742智能耐壓絕緣測試儀具有交/直流耐壓、絕緣電阻等項目的測試分析功能，能顯示電壓、電流和電阻的波形圖以及趨勢圖，以便更直觀的監測分析絕緣性能和絕緣崩潰時的各項指標，適用于高要求的測試分析場合。
產品具有測試參數范圍寬（3000V/100GΩ）、容量大（5KV/100mA）、精度高（1%）和顯示波形等優勢。采用觸控屏設計，操作簡便，顯示直觀，有語音播報功能；功能電路高度集成，體積小重量輕；測試數據本機緩存，通過WiFi通訊和上位機軟件，支持多臺儀器對接一臺電腦，實現測試數據的上傳、儲存和分析，軟件還具備界面監測、斷網續傳等實用功能。
1、體積小巧：

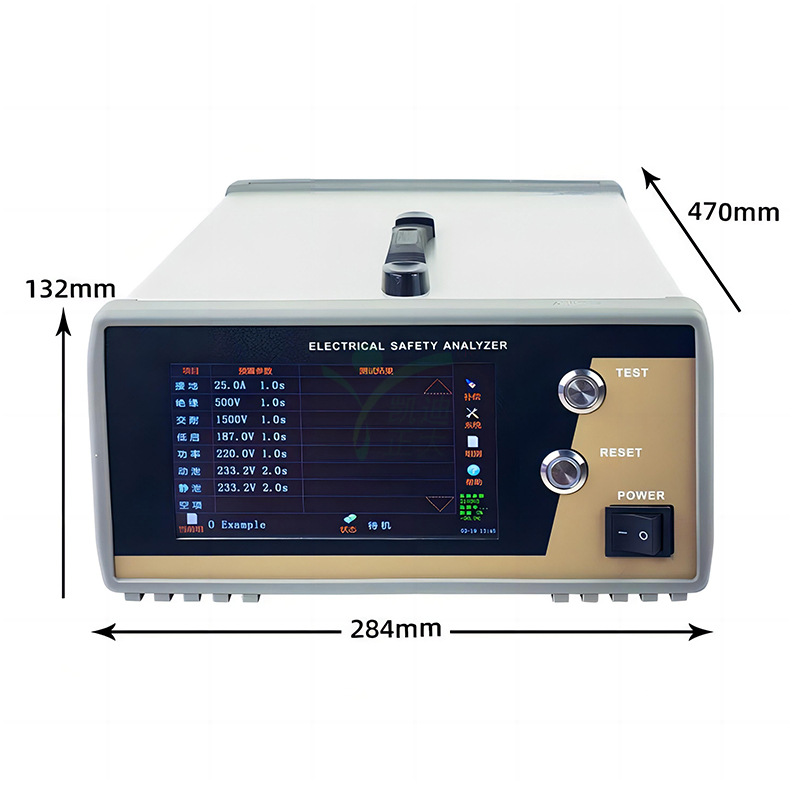

便攜設計：整機尺寸132×284×470（mm），3U高度，15Kg重量；
7寸彩色觸控屏，大字體顯示實測值。
2、功能全：
具有絕緣電阻、交/直流耐壓等多種測試功能，多種選擇組合。
3、高精度：
測試精度1%
4、速度快：
切換速度小于0.1S，壽命長，可靠性高。
5、寬量程：
絕緣電阻測試電壓100-3000V（可選6000V），測試范圍達100GΩ；
較小的耐壓擊穿電流可準確測量。
6、更合規：
耐壓容量500VA（5KV/100mA，短時間200mA峰值）；
具備直流耐壓和電弧偵測功能。
7、功能實用：
具備電壓、電流、電阻等參數的波形圖和趨勢圖顯示功能；
具備語音播報功能。
8、信息化：
測試數據本機存儲；
通過WiFi通訊和上位機軟件，一臺電腦對接多臺儀器，上傳、儲存、導出和分析測試數據；
具備遠程升級功能。
9、更安全
具備地線檢測和漏電、過流、過熱等保護功能；
殘余電力快速釋放功能，確保測試人員安全。
10、易操作使用
7寸彩色觸控屏，索引式設置界面，使用便捷，顯示直觀；
內置豐富的幫助信息，方便操作員培訓上崗；
具備管理員和測試員兩種模式，管理員預置參數權限，測試員僅使用權限，不能更改。
11、易維護
功能電路模塊化設計，排故簡單快捷，解決售后難題；
故障自診斷功能，自動診斷報告故障模塊。
|
產品名稱 |
交直流耐壓絕緣分析儀 |
|||
|
產品型號 |
KD7742 |
|||
|
隨機附件 |
名稱 |
單位 |
數量 |
備注 |
|
產品說明書 |
本 |
1 |
|
|
|
腳踏開關 |
套 |
/ |
選配 |
|
|
報警燈 |
套 |
/ |
選配 |
|
|
電源線 |
根 |
1 |
|
|
|
測試治具 |
套 |
1 |
|
|
|
合格證 |
本 |
1 |
|
|
|
交流耐壓測試 |
||||
|
|
范圍 |
分辨率 |
精度 |
|
|
輸出電壓 |
100～5000VAC |
1V |
±(1%示數+5V) |
|
|
輸出頻率 |
50/60Hz |
|
|
|
|
擊穿電流 |
0～100.00mA 短時間200mA峰值 |
0.001mA/0.01mA |
±(1% + 0.002mA) |
|
|
緩升時間 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
|
緩降時間 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
|
測試時間 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
|
|
電流補償 |
0～99.999 mA |
0.001mA/0.01mA |
|
|
|
電弧偵測 |
0～100.00mA |
0.01mA |
±5% |
|
|
直流耐壓測試 |
||||
|
|
范圍 |
分辨率 |
精度 |
|
|
輸出電壓 |
100～6000VDC |
1V |
±(1%示數+5V) |
|
|
擊穿電流 |
0～20.00mA |
0.001mA |
±(1% + 0.002mA) |
|
|
緩升時間 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
|
緩降時間 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
|
測試時間 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
|
|
紋波系數 |
＜2%（6kV/1mA阻性負載） |
|||
|
絕緣電阻測試 |
||||
|
|
范圍 |
分辨率 |
精度 |
|
|
輸出電壓 |
100～3000V |
1V |
±(1%示數+5V) |
|
|
絕緣電阻 |
0.5M～100GΩ |
0.01M/0.1M/1M/10M/100M/1G |
0.60M~9.99M ±(1%示數+0.03M) 10.0MΩ~99.9MΩ ±(3%示數+0.3M) 100MΩ~9999MΩ ±(5%示數+3M) 10.0GΩ~100GΩ ±(15%示數+ 0.8G) |
|
|
緩升時間 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
|
緩降時間 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
|
測試時間 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
|
|
延遲時間 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
|

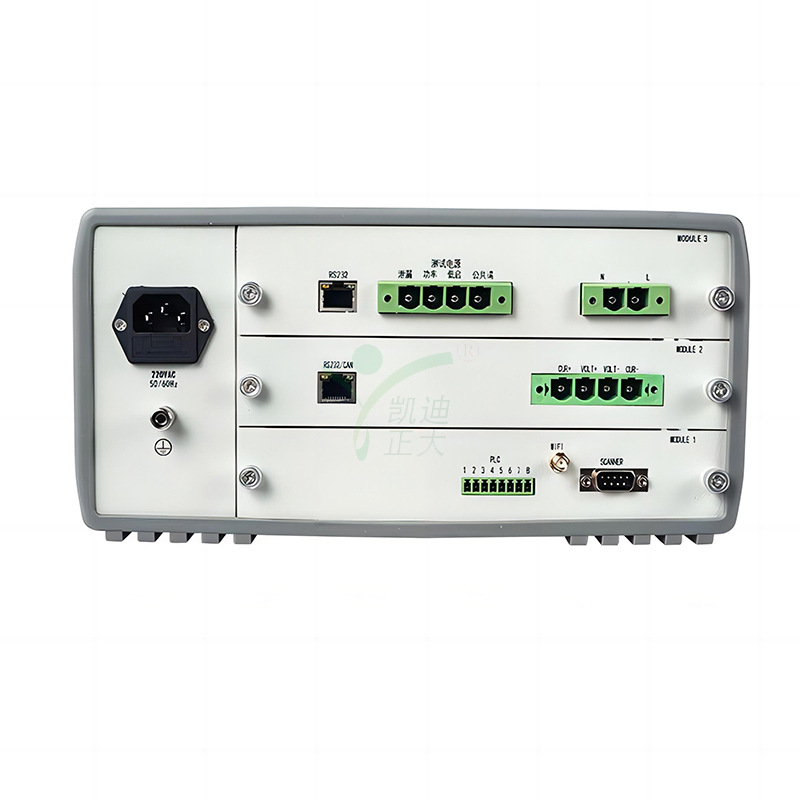

控制與接口 |
||||
|
PLC開關量 |
合格、不合格、測試中 |
|||
|
RS232 |
標配 |
|||
|
WiFi功能 |
標配 |
|||
