專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，采用新數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有抗干擾能力和環境適應能力，重復測試一致強，確保長年測量的高精度、高穩定性和高可靠性。

廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。

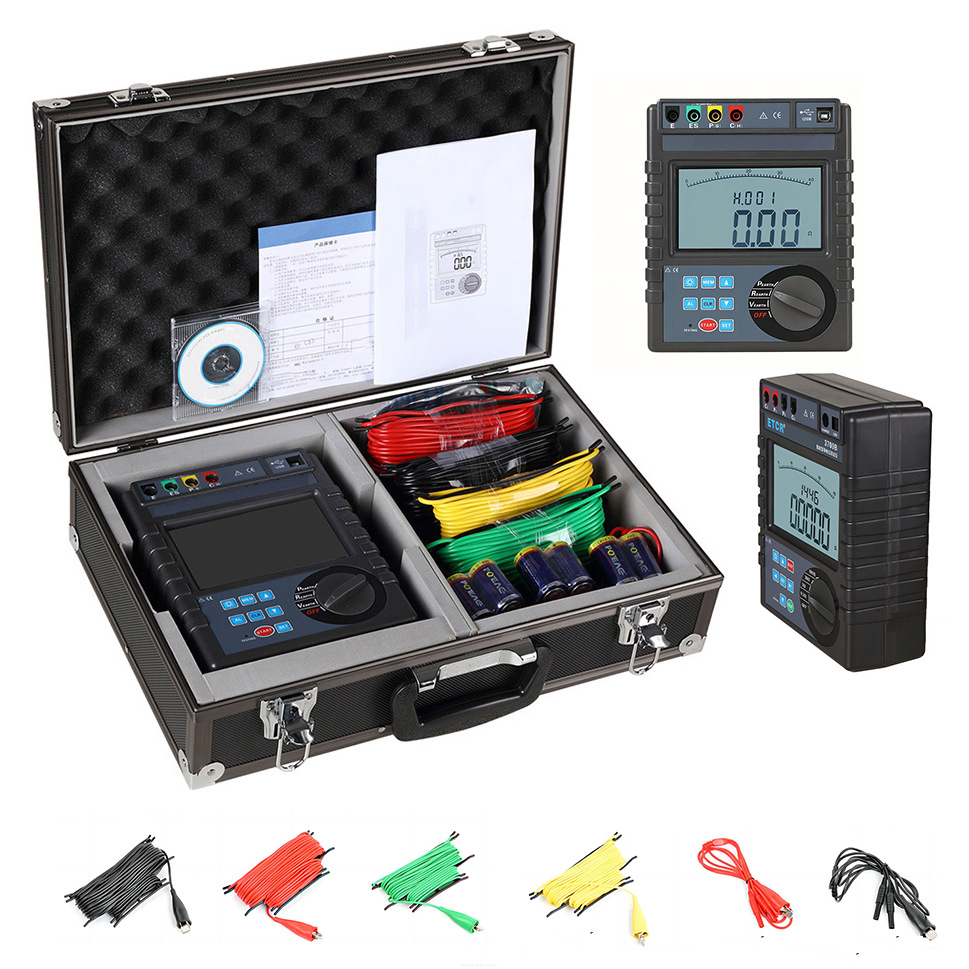

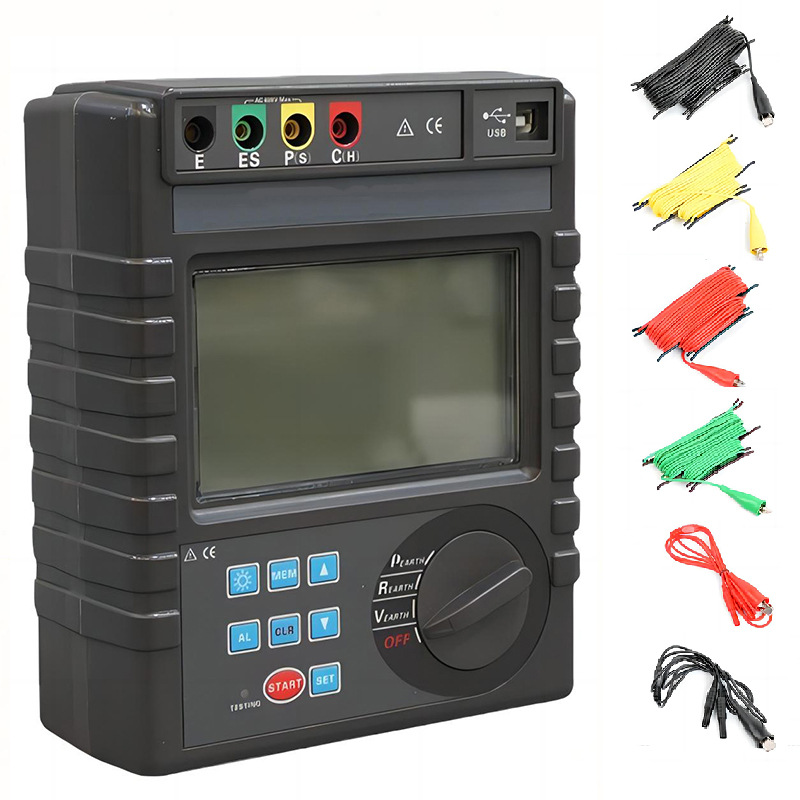

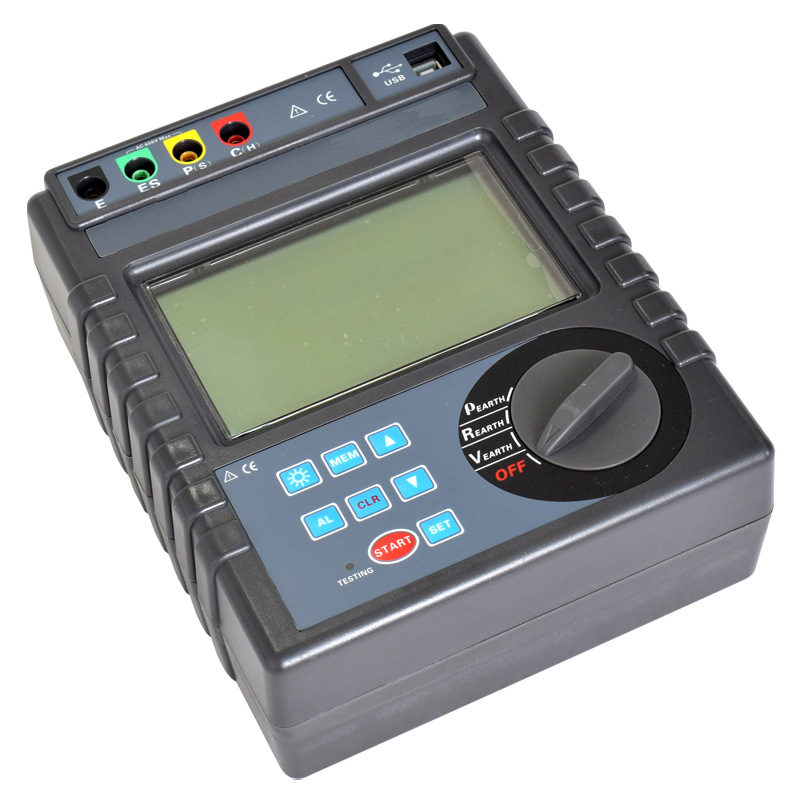

接地電阻土壤電阻率測試儀由主機、監控軟件、測試線、輔助接地棒、通訊線等組成。主機大LCD顯示，白屏背光，棒圖指示，一目了然。同時能存儲300組數據，通過監控軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示，具有歷史數據讀取、查閱、保存、報表、打印等功能。

1．基準條件和工作條件

影響量基準條件工作條件

環境溫度：23℃±1℃-10℃～40℃

環境濕渡：40%～60%＜80%

儀表工作電壓：9V±0.1V9V±1.5V

輔助接地電阻值：＜100Ω＜30kΩrC、rP

干擾電壓：＜20V

干擾電流：＜2A

測R時電極間距：a＞5da＞5d

測ρ時電極間距：a＞20ha＞20h

2．一般規格

功  能：二三四線測量接地電阻、土壤電阻率；接地電壓、交流電壓測量

電  源：DC 9V (堿性干電池 LR14 1.5V 6節 ，連續待機300小時)

量  程：接地電阻：0.00Ω～30.00kΩ； 土壤電阻率：0.00Ωm～9000kΩm；接地電壓：0V～600V

測量方式：精密4線、3線法測量、簡易2線測量接地電阻

測量方法：接地電阻：額定電流變極法，測量電流20mA Max

土壤電阻率：四極法(溫納法)

對地電壓：平均值整流(P(S)-ES接口間）

測試頻率：128Hz/111Hz/105Hz/94Hz(AFC)

短路測試電流：AC 20mA max

開路測試電壓：AC 40V max

測試電壓波形：正弦波

電極間距范圍：可設定1m～100m

換  檔：接地電阻：0.00Ω～30.00kΩ自動換檔；土壤電阻率：0.00Ωm～9000kΩm自動換檔

背  光：可控白屏背光，適合昏暗場所使用

顯示模式：4位大LCD顯示，白屏背光

測量指示：測量中LED閃爍，LCD倒計數,進度棒圖指示

LCD尺寸：128mm×75mm

LCD顯示域：124mm×67mm

儀表尺寸：高寬厚：215mm×190mm×95mm

標準測試線4條：紅色20m，黑色20m，黃色10m，綠色10m各1條

簡易測試線2條：紅色1.6m，黑色1.6m各1條

輔助接地棒4根：φ10mm×150mm

測量時間：對地電壓：約3次/秒；接地電阻、土壤電阻率：約5秒/次

測量次數：5000次以上(短路測試，測1次，停30秒再測)

線路電壓：AC 600V以下測量

RS232接口：具有RS232接口，軟件監控，存儲數據可以上傳電腦，保存打印

通 訊 線：RS232通訊線1條，長1.5m

數據存儲：300組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿

數據保持：保持?jǐn)?shù)據時“HOLD”符號指示

數據查閱：查閱數據時“READ”符號指示

溢出顯示：超量程溢出時“OL”符號指示

干擾測試：自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示

輔助接地測試：具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)

報警功能：測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示

電池電壓：當電池電壓降到約7.5V時，電池電壓低符號“ 顯示，提醒更換電池

功  耗：待機: 約20mA(背光關閉)；開機開背光：約45mA(背光關閉25mA)；測量：約100mA(背光關閉)

質  量：總質量：4.5kg(含包裝)；儀表：1443g(含電池)；測試線：1560g；輔助接地棒：935g(4根)

工作溫濕度：-10℃～40℃；80%rh以下

存放溫濕度：-20℃～60℃；70%rh以下

過載保護：測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒

絕緣電阻：20MΩ以上(電路與外殼之間500V)

耐 壓：AC 3700V/rms(電路與外殼之間)

電磁特性：IEC61326(EMC)

適合安規：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004。
