KDGK-HA高壓開關動作特性測試儀技術規范

作者:來源:武漢凱迪正大電氣有限公司日期:2022-04-22 08:40:36閱讀:

KDGK-HA高壓開關動作特性測試儀為進行各類斷路器動態分析提供了方便,能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

高壓開關動作特性測試儀產品特點

1.8.4寸進口高亮彩色大屏,在太陽光下清晰可見,嵌入式操作系統,windows操作界面,界面直觀,觸摸屏,便于現場操作人員使用。
2.高速熱敏打印機,方便現場打印測試數據。
3.機內集成式操作電源,無須現場二次電源,現場使用方便快捷。可提供DC20~265V可調電源,電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4.配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭,安裝極為方便,簡捷。
5.同時可測12路金屬觸頭斷口、6路合閘電阻,量程0-2000Ω,分辨率1Ω。
6.重合閘:每斷口的合-分,分-合,分-合-分過程時間;金短時間、無電流時間值;
7.彈跳:每個斷口的合閘彈跳時間,彈跳次數,彈跳過程,彈跳波形;每個斷口的分閘反彈幅度值;
8.速度:剛分、剛&速度,最大速度,時間-行程特性曲線;
9.行程:總行程,開距,超行程,過沖行程,反彈幅度值;
10.輔助觸點:可以進行合、分輔助觸點時間測量;
11.定義速度:可以在一起上實現速度定義的增加,、刪減;
12.速度再計算:做完一次實驗,可以選擇不同的速度定義,進行剛分、剛合速度的重新計算,無需再次實驗;
13.動作電壓:機內集成式操作電源,無須現場二次電源,現場使用方便快捷。可提供DC20~265V可調電源,電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
14.配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭,安裝極為方便,簡捷。
15.適用于國內生產的大多數型號的SF6開關、GIS組合電器、真空開關、油開關。
16.開關動作一次,得到大多數數據及圖形。
17.主機可存儲六千組現試驗數據(可擴展存儲卡),機內實時時鐘,便于存檔。
18.配備U盤接口,可直接把數據保存到U盤,上傳到計算機進行分析、保存。
19.內含包絡線,通過多臺(2-10臺)開關測試的數值,生成標準包絡線,進行分析對比,還能進行開關震動頻率分析。
20.內部抗干擾電路可滿足800KV變電站內可靠使用。

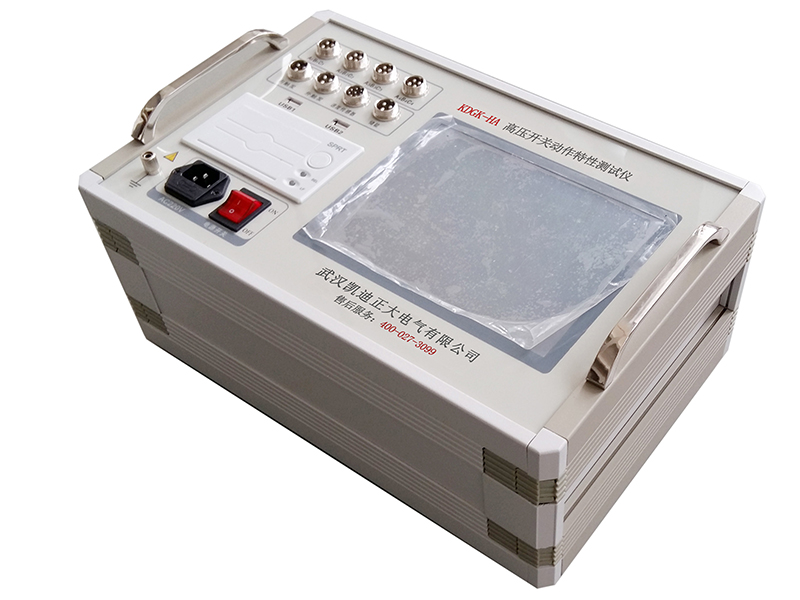

高壓開關動作特性測試儀

 高壓開關動作特性測試儀技術參數

1.時間測量:
12路 固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期
合閘(分閘)彈跳時間(彈跳次數)
測試范圍:0.01ms~200s,分辨率:0.01ms,準確度:0.1%±2個字
2.合閘電阻測量:
6路固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期
合閘(分閘)彈跳時間(彈跳次數)
合閘電阻投入時間
3.測量范圍:10~1200Ω,分辨率0.1Ω,精度1%
4.速度測量:剛分(剛合)速度
指定時間段(行程段或角度段)平均速度
5.測速范圍:1mm傳感器 0.01~25.00m/s,
0.1mm傳感器 0.001~2.50m/s
0.5°角度傳感器 1周波/ 0.5°
6.行程測量:動觸頭行程(行程)
接觸行程(開距)
過沖行程或反程(超程)
傳感器:50mm,分辨率:0.1mm
360線傳感器:360о,分辨率:0.5о
選配傳感器:300mm、1000mm、加速度傳感器
7.電流:最大電流輸出為20A。
8.交直流電源 :AC 220V ± 10%;50Hz ± 2%
9.直流電源:輸出電壓:30-265V連續可調,輸出電流:≤ 20A(短時)
10.隔離開關測量范圍:
⑴、電壓輸出:DC30~265V(可調);
⑵、電源輸出時間:0.01-20秒(可設置);
⑶、斷口信號最大采集時間為20秒;
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
11.主機體積:380×280×170mm
12.使用環境:  -10℃~+50℃
13.相對濕度:≤90%
